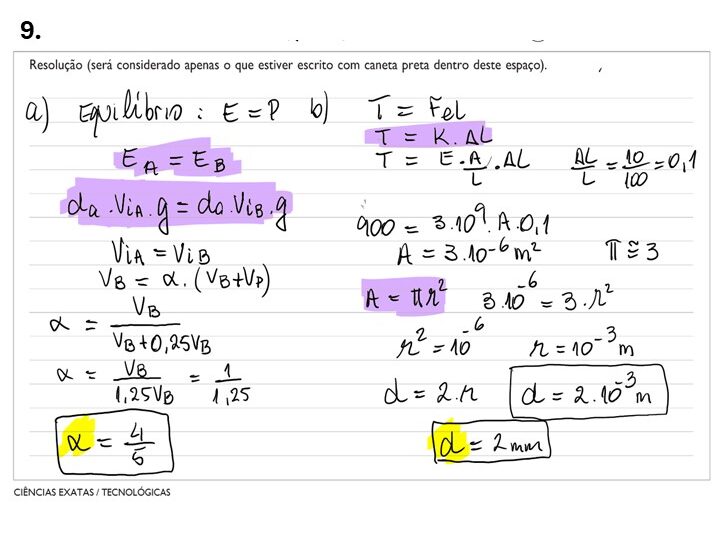

Unicamp 2024 Questão 9
O livro O velho e o mar, de Ernest Hemingway, publicado em 1952, relata a pesca de um peixe de mais de meia tonelada pelo velho Santiago. Após abater o peixe, Santiago pensou: “Mesmo que fôssemos dois homens e o virássemos para pô-lo cá dentro, e esvaziássemos o barco, afundaríamos com o peso. Tenho que preparar tudo, encostá-lo ao barco, prendê-lo bem, fixar o mastro e tomar a direção para a costa”.

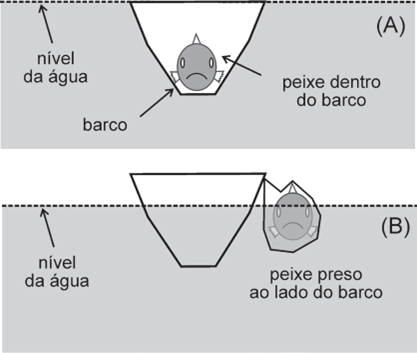

a) Um barco de pesca tem massa total mB , incluindo pescador e equipamen- tos, e consegue deslocar um volume máximo de água VB na iminência de ser inundado. Um peixe de massa mP e volume VP pode ser transportado no interior do barco ou amarrado do lado de fora. Com o peixe dentro, o barco fica na iminência de ser inundado (figura A); nesse caso, o volume de água deslocada pelo barco é VB. Já com o peixe amarrado fora do barco, o conjunto “barco + peixe” fica parcialmente submerso (figura B), com um volume de água deslocada igual a a.(VB + VP). Nesse último caso, qual é a fração submersa, a, se VP = 0,25 VB ?
b) A linha de pesca deve suportar, sem se romper, uma força de tração da ordem do peso do peixe fisgado. Antes da ruptura, a linha se deforma como uma mola sujeita à força de tração exercida pelo peixe. A constante de mola é dada por k= E (AL), sendo E o módulo de Young do material, A a área da seção circular reta e L o comprimento da linha. Se para certa linha de pesca E = 3,0 ´ 109 N/m2, qual deve ser o seu diâmetro se desejarmos que a deformação relativa, (DL L ) , sem que haja ruptura, seja de 10% para uma força de tração de módulo T = 900 N?

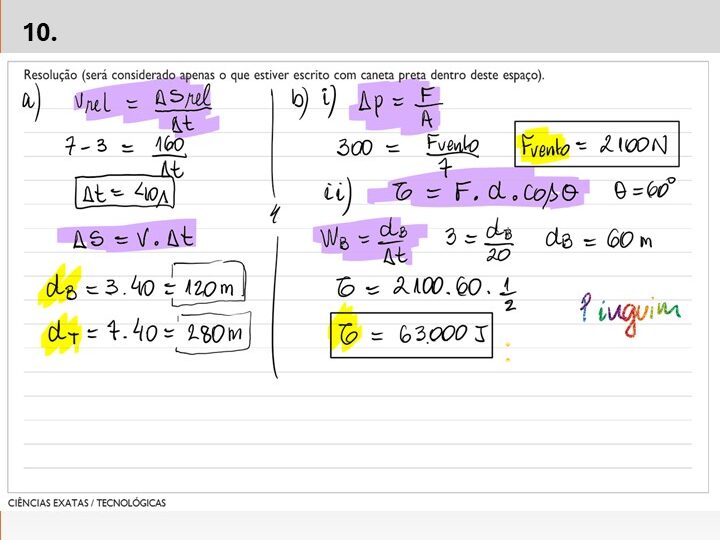

Unicamp 2024 Questão 10
Cursos de Física professorpinguim.com.br
a) Um barco de pesca, com um peixe enorme amarrado do lado de fora, viaja com velocidade constante de módulo wB = 3,0 m/s. Um tubarão, inicialmente a uma distância d0 = 160 m em relação ao barco (e posicionado atrás dele), desloca-se – com velocidade também constante e de módulo wT = 7,0 m/s – em busca do peixe que se encontra preso ao barco, alcançando-os após um tempo Dt (ver figura A). Qual é o valor de Dt e quais são as distâncias percor- ridas pelo barco, dB , e pelo tubarão, dT , até que o tubarão alcance o barco?
b) A figura B representa um barco a vela via- jando com velocidade constante de módulo wB = 3,0 m/s no sentido positivo do eixo x. Dentre as diferentes forças que atuam no barco, a força exerci- da pelo vento sobre a vela, Fvento , está representada na figura B e forma um ângulo q = 60o com a velo- cidade wB . Ao passar pela frente e por trás da vela de área A = 7,0 m2, o vento produz uma diferença de pressão média Dp = ptrás – pfrente = 300 N/m2 (ver figura C).
Pede-se:
i) o módulo da força do vento, Fvento,, sobre a vela;
ii) o trabalho t exercido por Fvento num deslocamen- to do barco de duração Dt = 20 s.
Unicamp 2024 Questão 11
Cursos de Física professorpinguim.com.br

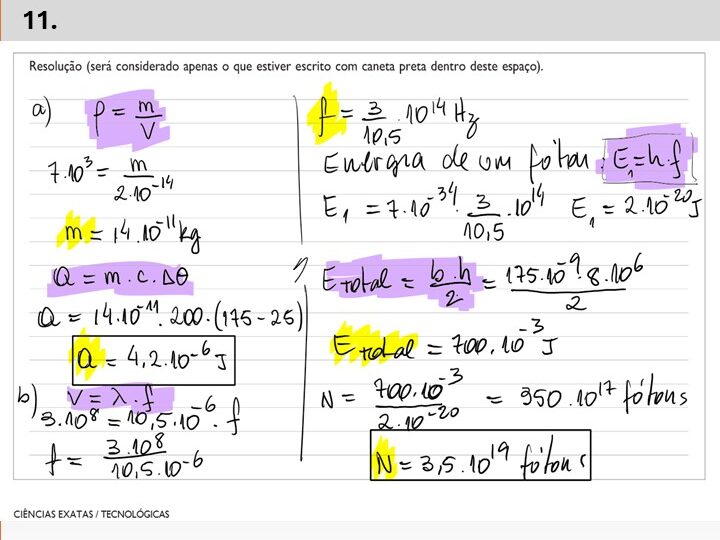

A fabricação da próxima geração de chips, previstos para entrada no mercado em 2024, com maior velocidade de proces- samento e menor consumo de energia, é baseada na tecnologia de litografia com luz na região do ultravioleta extremo. Nesse processo, gotas de estanho são bombardeadas com pulsos de laser, o que dá origem a um plasma que emite radiação com comprimento de onda na região do ultravioleta extremo.
a) Para a formação do plasma, inicialmente eleva-se a temperatura da gota de estanho através do bombardeamento com um primeiro pulso de laser. O estanho tem densidade r = 7,0 ´ 103 kg/m3 e calor específico cSn = 200J/(kgºC) e o volume da gota é V = 2,0 .10 –14 m3. Qual a energia que um pulso de laser deve conter para elevar a temperatura da gota de 25 oC para 175 oC?

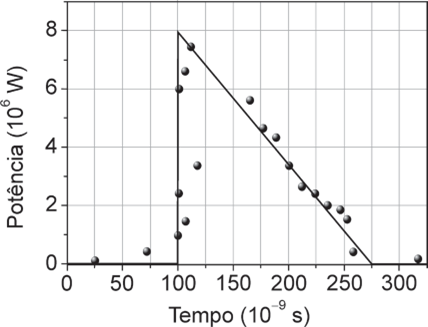

b) Um pulso de laser de comprimento de onda l = 10,5 mm é usado em um experimento de teste para a formação de plasma. A potência do laser, em função do tempo, tem o perfil de um triângulo retângulo, como representado na figura, de forma que a energia total do pulso é dada pela área sob a curva. Sabendo-se que a energia E de um fóton é dada por E = hf, sendo h = 7 ´ 10 –34 J·s e f a frequência da radiação, quantos fótons contém o pulso de laser?
Dado: Velocidade da luz no vácuo: c = 3 .108 m/s.

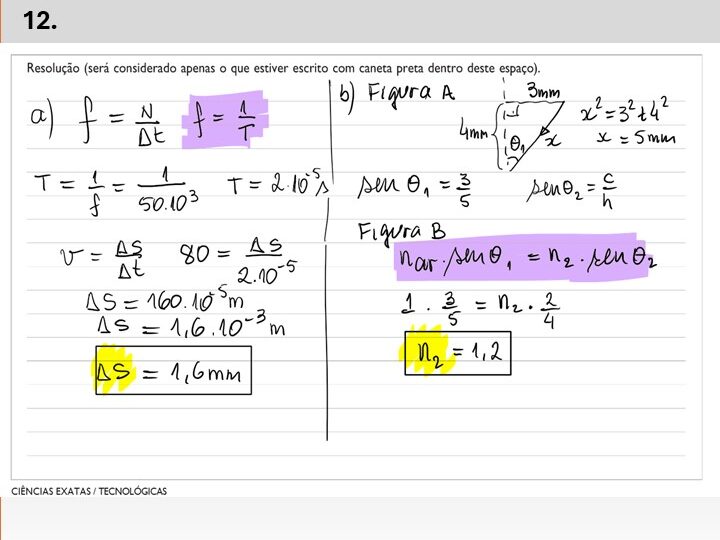

Unicamp 2024 Questão 12
Cursos de Física professorpinguim.com.br
Num processo de produção de chips, usa-se luz gerada pelo plasma de uma gota de estanho. Essa luz é usada para gravar o desenho dos dispositivos em uma superfície.
a) Para garantir que uma gota não interfira no plasma de outra, elas devem ser injetadas, em intervalos de tempo bem defi- nidos, na máquina que faz a escrita dos chips. Sabendo que a velocidade das gotas é v = 80 m/s, e que elas são injetadas a uma frequência f = 50 kHz, qual a distância Ds entre duas gotas consecutivas?

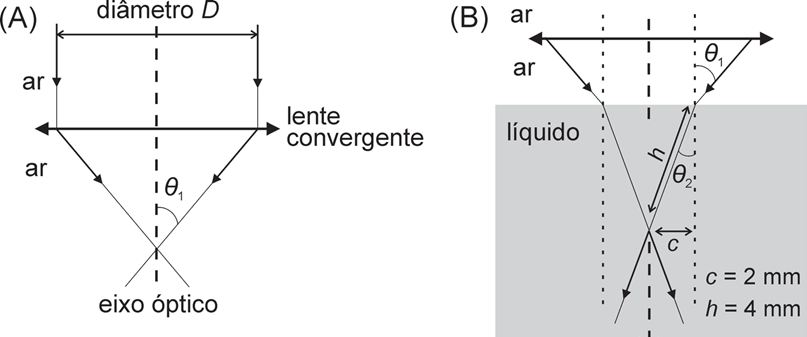

b) Para a escrita dos chips, uma lente objetiva é utilizada na focalização de um feixe luminoso na superfície. A figura A ilustra dois raios luminosos incidindo paralelamente ao eixo óptico de uma lente convergente de diâmetro D = 6,0 mm e distância focal F = 4,0 mm, imersa no ar (nar = 1). Para mudar a trajetória do feixe luminoso e melhorar o processo de gravação, usa-se um líquido entre a lente e a superfície. A figura B representa uma situação similar à da figura A, com os raios que emergem da lente adentrando um meio líquido. Qual é o índice de refração n2 do líquido?

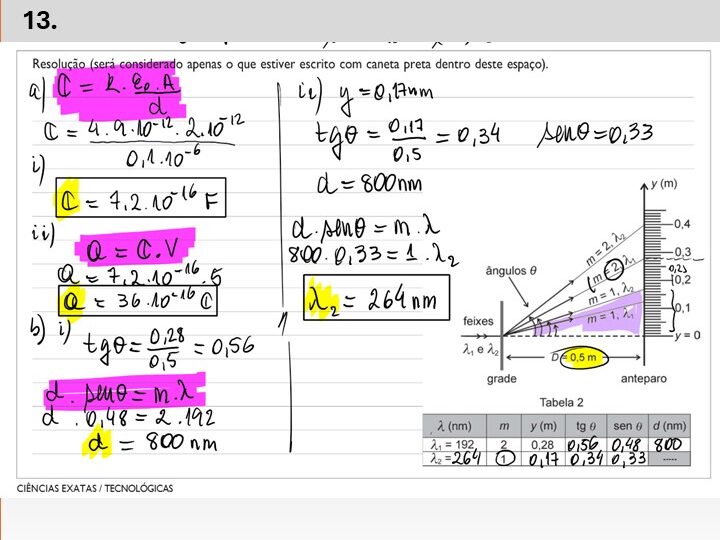

Unicamp 2024 Questão 13
a) Parte de um dispositivo pertencente a um chip pode ser descrita como sendo formada por duas placas condutoras paralelas de área A = 2,0 mm2, separadas por um material dielétrico de espessura e = 0,1 mm e constante dielétrica K= 4. Esse conjunto forma um capacitor (ver figura), cuja capacitância C é diretamente proporcional à área das placas (A) e inversa- mente proporcional à espessura do dielétrico (e), sendo o fator de proporcionalidade dado por K e0 , com e0 = 9 ´ 10 –12 F/m. Pede-se:
i) a capacitância C do referido capacitor;
ii) a carga armazenada nas placas quando o capacitor é submetido a uma diferença de potencial V = 5,0 V.

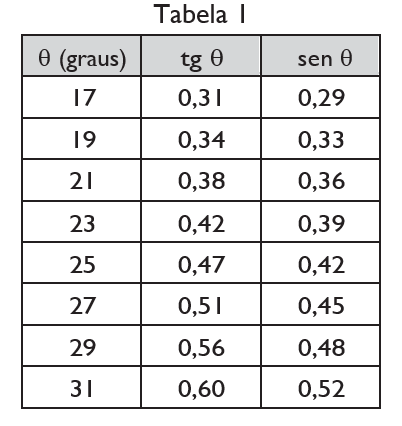

b) Na gravação de chips, grades de difração são usadas para a seleção de comprimentos de onda de feixes luminosos. A grade é formada por reentrâncias que dispersam a luz em diferentes direções (ângulos q no diagrama apresentado no espaço de resposta) em função do comprimento de onda. Quando a luz incide perpendicularmente à grade, a relação entre o comprimento de onda l e o ângulo de difração q é dada por d . senq = ml, sendo d o espaçamento entre as reentrâncias da grade e m = 1, 2, 3… No diagrama, são repre- sentados dois feixes de laser, um deles de comprimento de onda l1 = 192 nm, e outro de comprimento l2 a ser determinado. Fazendo uso do diagrama e da Tabela 1, complete corretamente a Tabela 2, apresentada no espaço de respostas, da seguinte maneira:
i) preencha a primeira linha e determine d ;
ii) preencha a segunda linha e determine o comprimento de onda lambda2

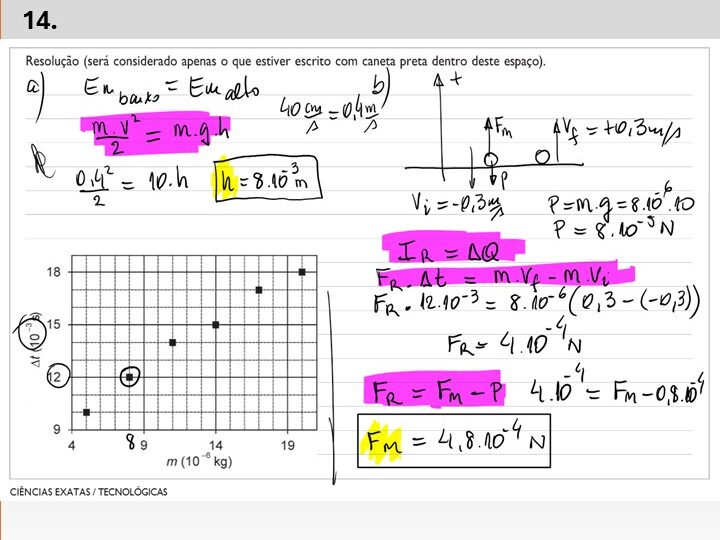

Unicamp 2024 Questão 14
O controle da interação entre uma superfície (hidrofílica ou hidrofóbica) e a água é de suma importância em muitas apli- cações, como o tratamento de impermeabilização de superfícies. Em um estudo recente, observou-se que gotas de água proje- tadas sobre superfícies extremamente hidrofóbicas são rebatidas como se fossem bolas de borracha.
a) Qual a altura h da qual uma gota deve se desprender, a partir do repouso, para chegar, com velocidade de módulo v = 40 cm/s, ao ponto de impacto com a superfície hidrofóbica? Desconsidere o atrito da gota com o ar.
b) No estudo citado, gotas de água de diferentes diâmetros chegam à superfície hidrofóbica com velocidade de módulovinicial = 0,3 m/s , e afastam-se logo após a colisão, com coeficiente de restituição e =1. O gráfico no espaço de respostas mostra o intervalo de tempo Dt durrante o qual as gotas ficam em contato com a superfície em função da massa m da gota.
Qual o módulo da força média, Fmédia , exercida pela superfície sobre uma gota de massa m = 8.10 –6 kg?
