Aprenda como são formadas as imagens para as Lentes Convergentes e para as Lentes Divergentes. Entenda a diferença entre imagem real e virtual, direita e invertica.
As lentes esféricas são usadas nos óculos de correção de Miopia e Presbiopia, nas máquinas fotográficas e filmadoras, nos binóculos etc.
Nomenclatura das Lentes Esféricas
O nome da lente esférica depende do formato das suas faces e se uma face é mais curva que outra.
Falamos os nomes das duas faces, sendo que o nome da face mais plana vem primeiro
| Lentes de Bordas Finas | Lentes de Bordas Grossas |
 Plano-convexa |  Plano-Côncava |
 Lente Bi-convexa |  Bi-Côncava |
 Côncavo-convexa |  Convexo-côncava |
O comportamento óptico da lente (se ela é côncava ou convexa), depende do meio onde é colocada.
Se o índice de refração interno da lente é maior que o índice do meio de fora, as lentes de bordas finas convergem a luz. As lentes de bordas grossas divergem a luz.
Elementos do Eixo Principal da Lente
Ok, isso é chato, mas você deve se acostumar com os nomes de alguns pontos no eixo principal da lente:

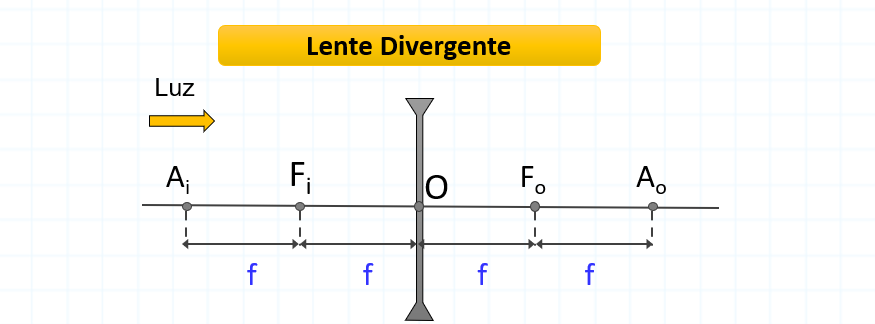

O : centro óptico
A : pontos Anti-principais objeto e imagem
F : focos objeto e imagem
f : distância focal

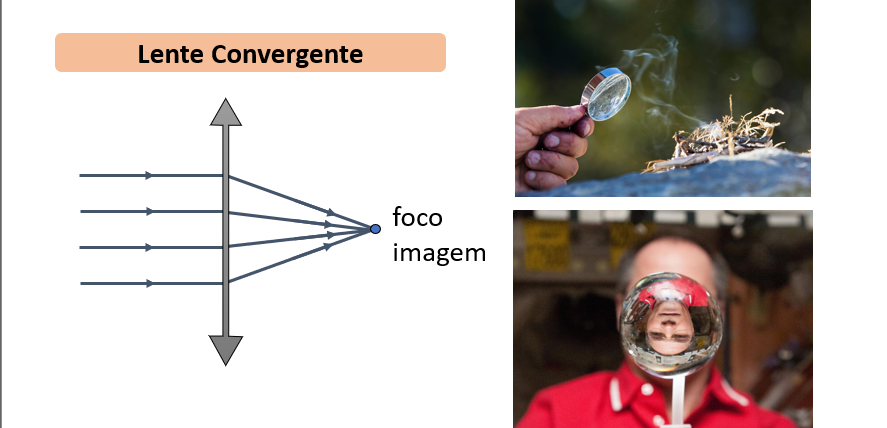

Nas lentes convergentes, o foco objeto está na região por onde a luz chega. O foco imagem está na região para onde a luz refrata após passar pela lente.
Nas lentes divergentes, o foco imagem está na região por onde a luz chega. O foco objeto está na região para onde a luz refrata após passar pela lente.
Construção das imagens para lentes esféricas
Para obter a imagem do objeto colocado em frente a uma lente, devemos traçar pelo menos dois raios notáveis
Raio 1: Chega paralelo ao eixo principal e refrata com direção passando pelo foco imagem
Raio 2: Chega no Centro Óptico da Lente e refrata sem desvio angular.
Raio 3: Chega com direção passando pelo foco objeto e refrata paralelo ao eixo principal.
Raio 4: Chega pelo Ao e refrata pelo Ai. (Na boa, ninguém usa esse raio. Muito ruim de desenhar, hehe.
Para obter a imagem, basta traçar no mínimo dois raios de luz que partem da extremidade do objeto.
Lente Convergente | Caso 1 | Objeto antes de Ao

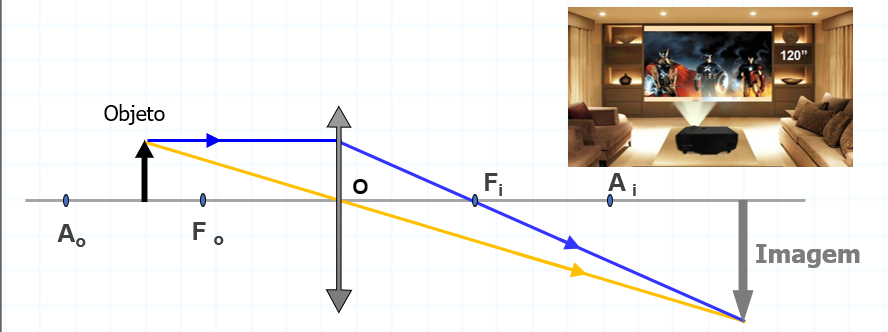

Imagem: real, invertida e menor que objeto
Lente Convergente | Caso 2 | Objeto no Ao
Lente Convergente | Caso 3 | Objeto entre Ao e Fo
Imagem: real, invertida e maior que objeto
Lente Convergente | Caso 4 | Objeto no foco Fo
Imagem no infinito (imprópria)
Lente Convergente | Caso 5 | Objeto entre Fo e a Lente

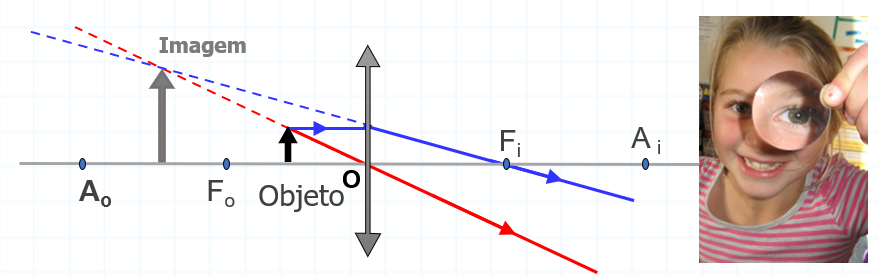

Imagem: virtual, direita e maior que objeto
Lente Divergente | Caso Único | Objeto à frente da Lente

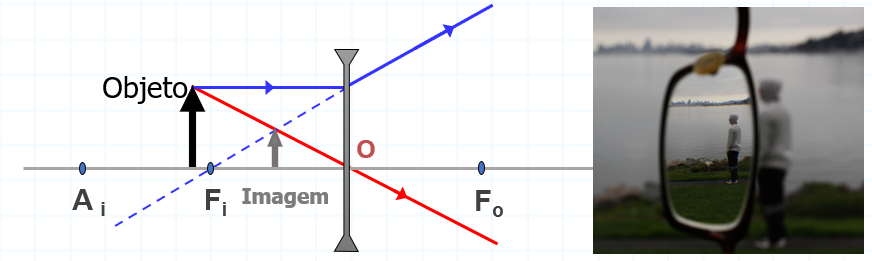

Imagem: virtual, direita e menor que objeto
Para aprender mais
No vídeo a seguir eu construo essas imagens passo a passo para você!
Espero que você tenha entendido um pouco melhor sobre desenhos em Lentes Esféricas. E se quiser ajuda para melhorar seu nível de Física em outras matérias, entre em contato comigo e escolha o curso de Física mais adequado para você!
